Redis Cluster 구축 (redis cluster + predixy)

기존에 redis server 4 대 와 twemproxy 5 대를 가지고 서비스에 사용하고 있었는데,

redis server 가 replication을 사용하지 않는 구조여서 redis cluster로 변경하였다.

redis cluster 방식으로 변경을 결정한 이유는
* twemproxy 환경에서 redis server를 replication 구조로 가지고 가려면, sentinel 도 필요하고

* twemproxy는 master/slave를 자동으로 인식할 수 없기 때문에, redis master 서버 장애 발생 시, sentinel을 통해서 twemproxy 설정을 변경하고 재시작하는 스크립트를 구성해줘야 때문....



요구사항

* Redis Server는 Master/Slave 구조를 가진다. (Master 장애 시 Slave 가 Master로 승격)

* Sharding 구조 (필요시 노드 추가/삭제 가 가능하여함)

* 단일 엔드 포인트로 Sharding 처리 (APP에는 하나만의 endpoint 만 등록, proxy에서 모든 리다이렉션 처리)



redis cluster를 이용하여 sharding과 replication를 사용하기로 했고,

cluster 사용 시 node들 간의 리다이렉션 처리가 문제가 있는데, 이러한 문제를 해결할 수 있는 predixy를 사용해 보기로 하였다.



* 참고 사이트 : http://blog.haandol.com/2018/09/07/redis-cluster-predixy.html

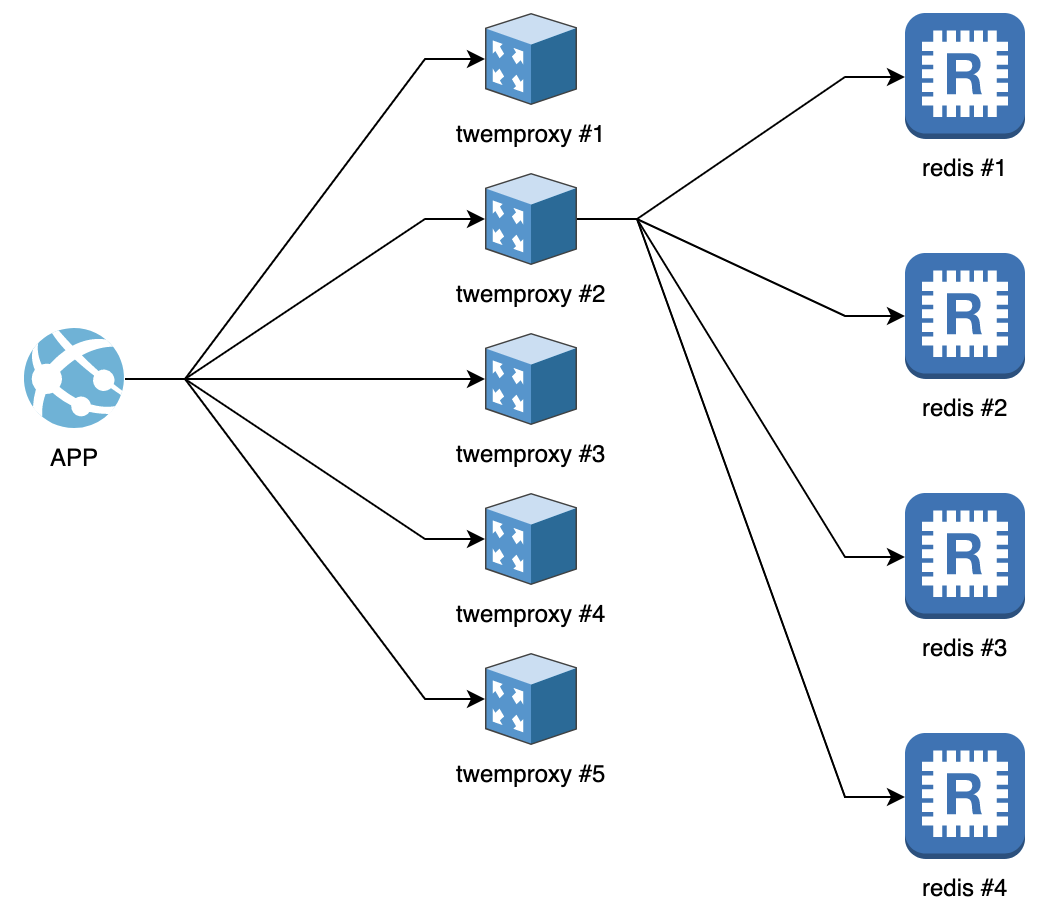

기존 구조 : redis server 4대, twemproxy 5 대

기존 구조 : redis server 4 대 + twemproxy 5 대

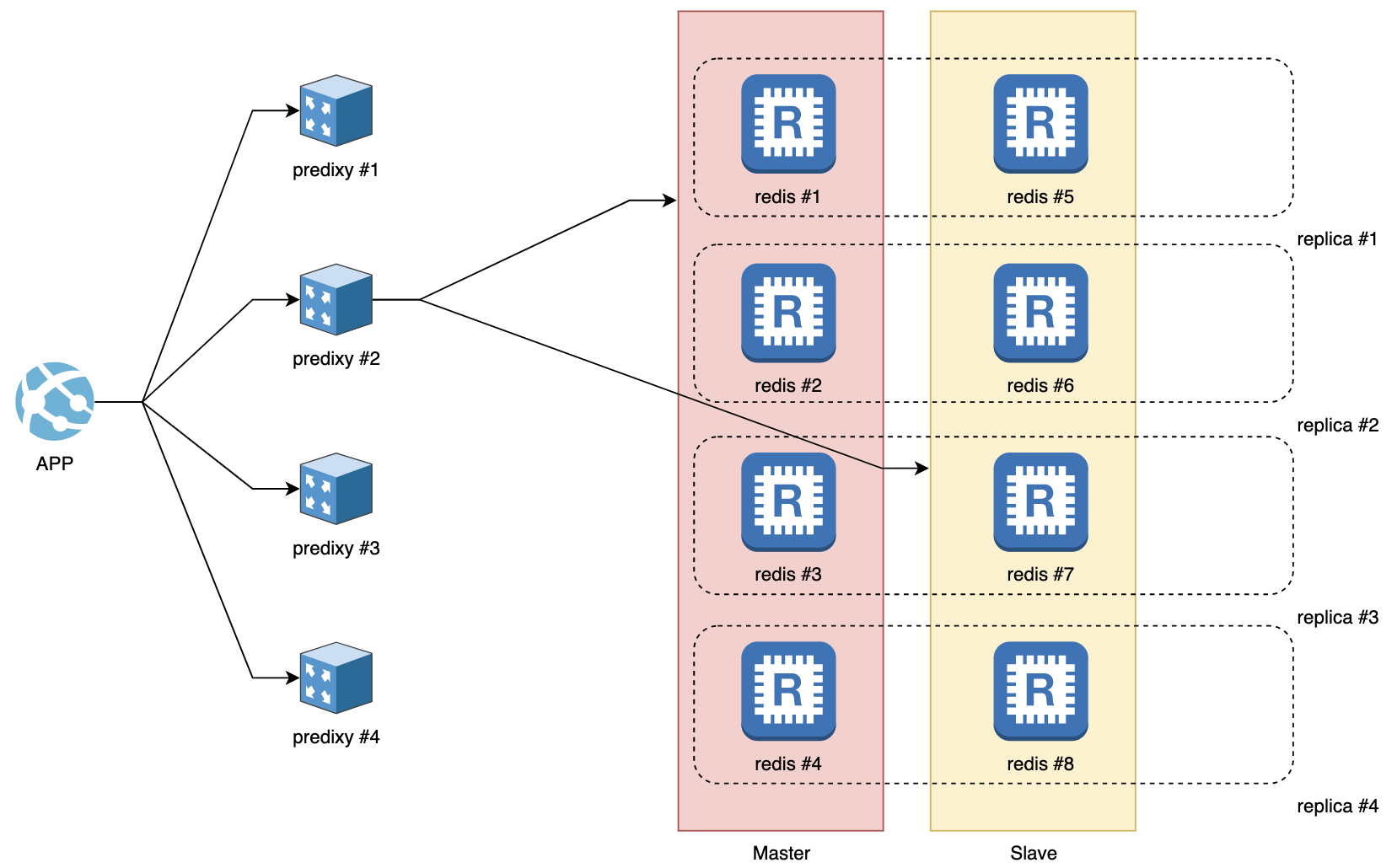

변경되는 구조 : redis server 8 대, predixy 4 대

변경되는 구조 : redis server 8 대, predixy 4 대



1. 서버 설치



OS : Ubuntu 18.04

Redis : redis 5.0.6 (패키지로 설치)

Redis 패키지 설치 방법

$ sudo add-apt-repository ppa:chris-lea/redis-server
$ sudo apt update
$ sudo apt -y install redis-server
$ sudo systemctl enable --now redis-server

/etc/redis.conf 편집

디폴트 설정에서 아래의 부분만 변경하고, 그 밖에 설정은 서비스에 맞게 설정한다.

bind 0.0.0.0                          # 다른 노드, proxy 에서 접속을 위해서
port 8000                             # 서비스에 필요한 포트로 변경
masterauth  xxxxxxxxxxx               # master/slave 간에 사용하는 패스워드
requirepass yyyyyyyyyyy               # cluster node 간에 사용하는 패스워드
cluster-enabled yes                   # cluster 활성화
cluster-config-file nodes-8000.conf   # cluster config 파일네임
cluster-node-timeout 5000             # default 150000 > 5000

redis-server 재시작 (sudo systemctl restart redis-server.service)

모든 redis 노드들을 동일하게 세팅한다.





2. create cluster



redis 노드 중에 1대에 접속하여 redis-cli로 cluster를 만든다. (노드들의 ip 및 포트는 설정에 맞춰서 입력)

redis-cli --cluster create \
192.168.0.218:8000 \
192.168.0.220:8000 \
192.168.0.222:8000 \
192.168.0.226:8000 \
192.168.0.219:8000 \
192.168.0.221:8000 \
192.168.0.223:8000 \
192.168.0.225:8000 \
--cluster-replicas 1 -a yyyyyyyyyyy



redis-cli로 node 상태 확인

$ redis-cli -p 8000 -a yyyyyyyyyyy
Warning: Using a password with '-a' or '-u' option on the command line interface may not be safe.
127.0.0.1:8000> cluster info
d57127549b3a9e0f4c0485c99c6a7c766efb18a9 192.168.0.225:8000@18000 slave 691dd7088a7fccc52abe41a46746a73bca626c53 0 1572927545000 8 connected
691dd7088a7fccc52abe41a46746a73bca626c53 192.168.0.222:8000@18000 master - 0 1572927545528 3 connected 8192-12287
de8facc5f968f66e34ad7f40a88bd56129f63b58 192.168.0.220:8000@18000 slave 792e379426277a0d9d9c2586ab5d174d5a9fc5f5 0 1572927545528 9 connected
3e63ba3104a715e8c34009ef63e846171813b00b 192.168.0.221:8000@18000 slave 04342d3da7cba17e3b7e9506c1becab2fef8ca79 0 1572927546000 6 connected
5770c42d086c1ed6414358172109f9c6dcff4a5d 192.168.0.219:8000@18000 master - 0 1572927546934 10 connected 12288-16383
328b18957c6b0822d8abccba4d498b297871d271 192.168.0.226:8000@18000 slave 5770c42d086c1ed6414358172109f9c6dcff4a5d 0 1572927545428 10 connected
792e379426277a0d9d9c2586ab5d174d5a9fc5f5 192.168.0.223:8000@18000 master - 0 1572927546434 9 connected 4096-8191
04342d3da7cba17e3b7e9506c1becab2fef8ca79 192.168.0.218:8000@18000 myself,master - 0 1572927545000 1 connected 0-4095



3. predixy 설정



docker-ce, docker-compose 설치

$ sudo apt install -y apt-transport-https ca-certificates curl software-properties-common
$ curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo apt-key add
$ sudo add-apt-repository "deb [arch=amd64] https://download.docker.com/linux/ubuntu $(lsb_release -cs) stable"
$ sudo apt update
$ sudo apt install -y docker-ce
$ sudo usermod -aG docker $USER
$ sudo curl -L "https://github.com/docker/compose/releases/download/1.23.2/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose
$ sudo chmod +x /usr/local/bin/docker-compose
$ sudo ln -s /usr/local/bin/docker-compose /usr/bin/docker-compose

* docker-compose 최신 버전은 1.24.1이었으나, 간헐적인 지연 현상이 발생하여, 1.23.2로 설치하였다.



predixy docker-compose 파일 설치 (Haandol님 저장소 clone)

$ git clone https://github.com/haandol/predixy
$ cd predixy



conf/predix.conf 수정

$ cat conf/predixy.conf | egrep -v "^#|^$"
Name redis-proxy
Bind 0.0.0.0:9000 # 컨테이너의 서비스 포트로 변경
WorkerThreads 4
MaxMemory 0
ClientTimeout 300
BufSize 4096
Log ./predixy.log
LogRotate 1d
LogVerbSample 0
LogDebugSample 0
LogInfoSample 10000
LogNoticeSample 1
LogWarnSample 1
LogErrorSample 1
Include auth.conf
Include cluster.conf
Include latency.conf



conf/cluster.conf 수정

$ cat conf/cluster.conf | egrep -v "^#|^$"
ClusterServerPool {
    Password yyyyyyyyyyy  # predixy > redis clsuter 접속시 사용할 패스워드
    MasterReadPriority 60
    StaticSlaveReadPriority 50
    DynamicSlaveReadPriority 50
    RefreshInterval 1
    ServerTimeout 1
    ServerFailureLimit 10
    ServerRetryTimeout 1
    KeepAlive 120
    Servers {
        + 192.168.0.218:8000
        + 192.168.0.219:8000
        + 192.168.0.220:8000
        + 192.168.0.221:8000
        + 192.168.0.222:8000
        + 192.168.0.223:8000
        + 192.168.0.226:8000
        + 192.168.0.225:8000
    }
}

* 설정상으로는 Master/Slave 의 Read 처리 비율도 조정이 가능한 것으로 보인다.



conf/auth.conf 수정

$ cat conf/auth.conf | egrep -v "^#|^$"
Authority {
    Auth zzzzzzzzzzz {
        Mode read
    }
    Auth zzzzzzzzzzz {
        Mode write
    }
    Auth zzzzzzzzzzz {
        Mode admin
    }
}

* app > predixy 접속 시 사용할 패스워드 설정



docker-compose.yml

$ cat docker-compose.yml
version: '3.4'
services:
  predixy:
    restart: always
    image: haandol/predixy:latest
    volumes:
      - ./conf:/etc/predixy/conf
    ports:
      - 9000:9000

* 재부팅해도 다시 실행되도록,

* 컨테이너 포트, 호스트 포트 수정



실행

$ docker-compose up -d



접속 후 predixy 서비스 포트로 접속을 하면 됨.
마스터 장애 시 슬레이브가 마스터로 변경되는 것을 확인할 수 있다.
